Tutorial de técnicas de digitalización de audio

Noise Shaping

Sistema completo

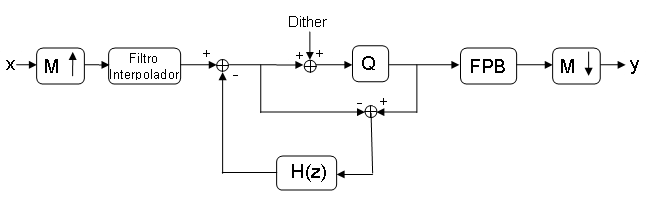

El sistema completo a estudiar tiene el siguiente esquema

La acción conjunta de las tres técnicas proporciona dos bits extra de calidad, lo que supone una mejora de 13 dB en la relación señal ruido.

Recordar el efecto de las técnicas estudiadas previamente:

Sobremuestreo

Extiende el error de cuantificación en el espectro. La potencia de ruido se mantiene constante, pero tiene un menor nivel ya que ocupa mas ancho de banda (según Teoría de la Información: nivel x ancho de banda=cte)

Si no se aplicase, el efecto del Noise Shaping sería trasladar ruido de frecuencias bajas (p. ej.: 0-10 kHz) a las elevadas (p.ej.: 15-20 kHz);el ruido seguiría dentro de la banda de audio del oído

Dither

Transformar la distorsión, que se da cuanto más bajo sea el nivel de señal, en ruido blanco. Esta técnica aumenta la potencia de ruido presente en la señal de audio, pero luego será eliminado con el Noise Shaping.
